產品描述

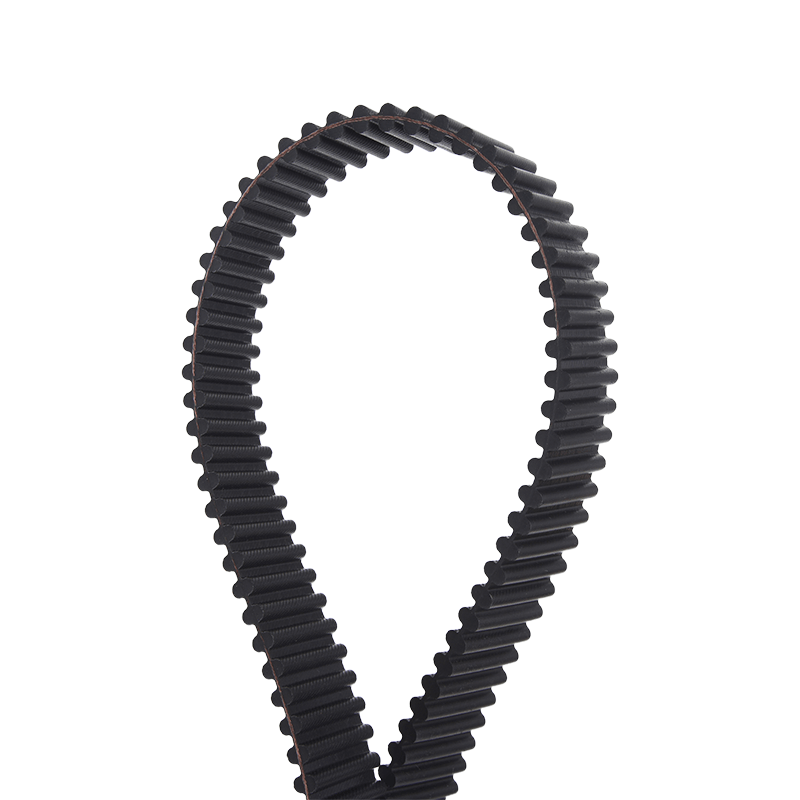

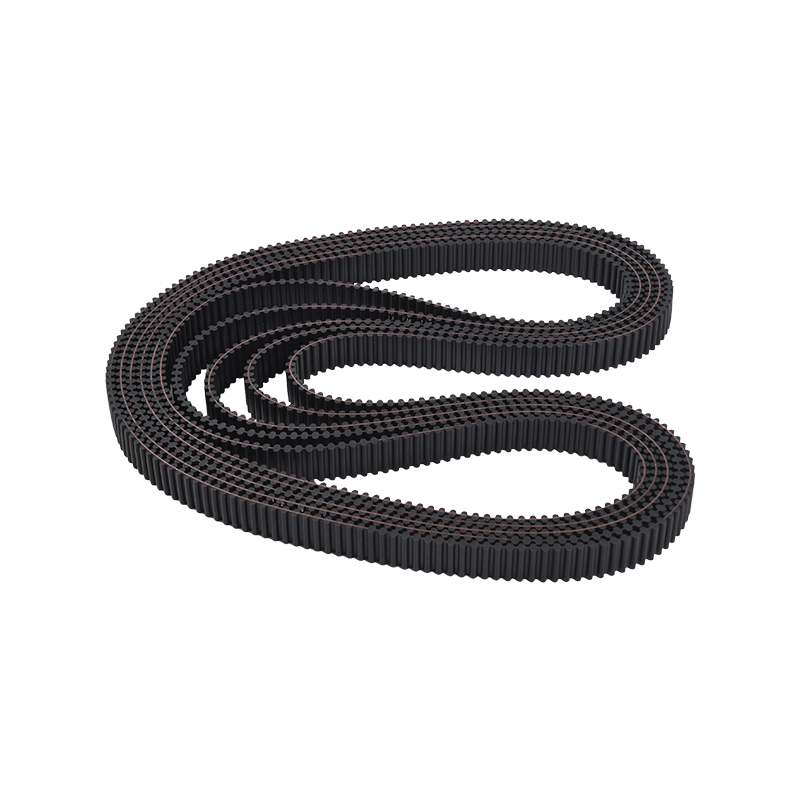

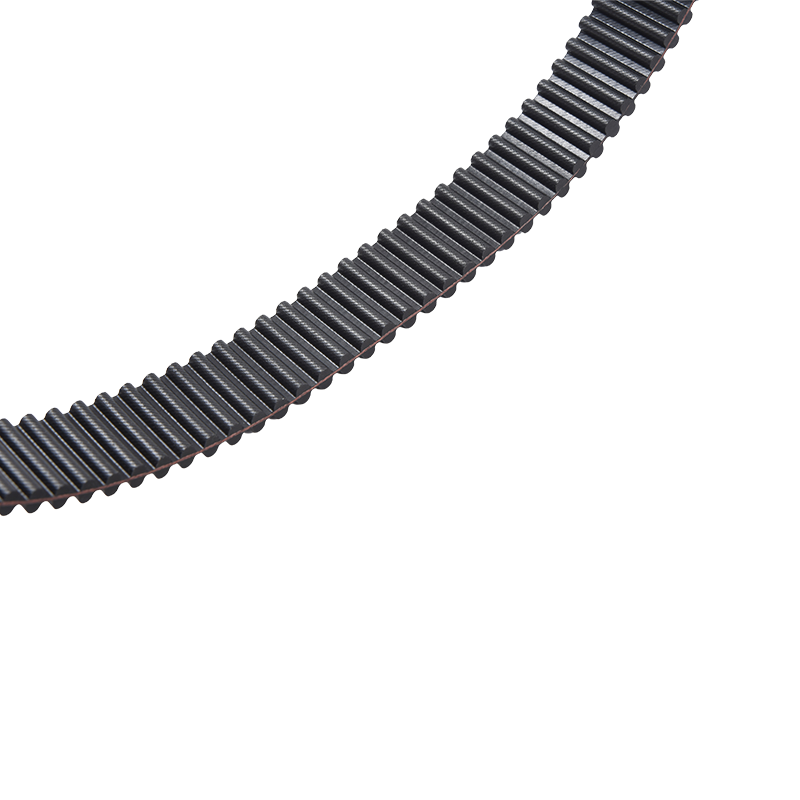

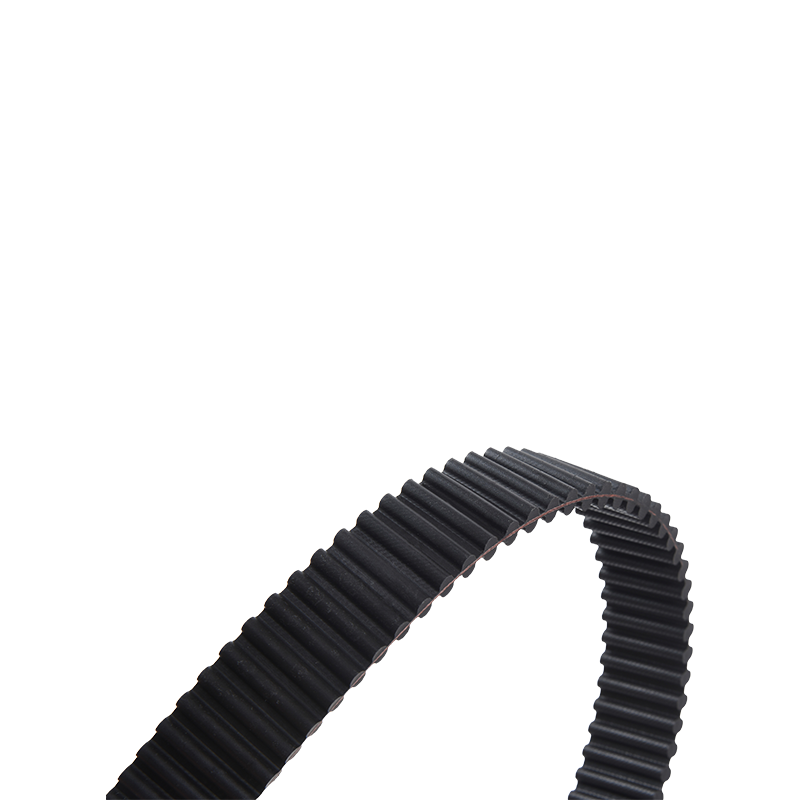

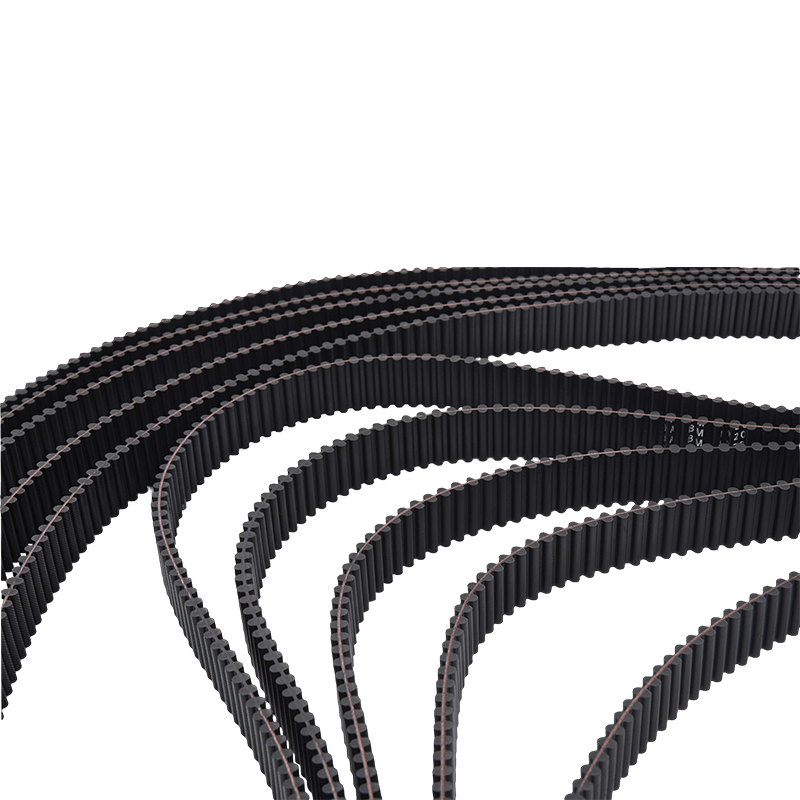

雙面齒同步帶具有結構輕巧、無滑差嚙合傳動、低噪音等特點，常用于多軸傳動和雙面驅動。
1、雙面齒同步帶的節距和齒形等同與單面齒同步帶的齒形和節距。
2、雙面齒同步帶按帶齒的排布可分為兩種標準型式:

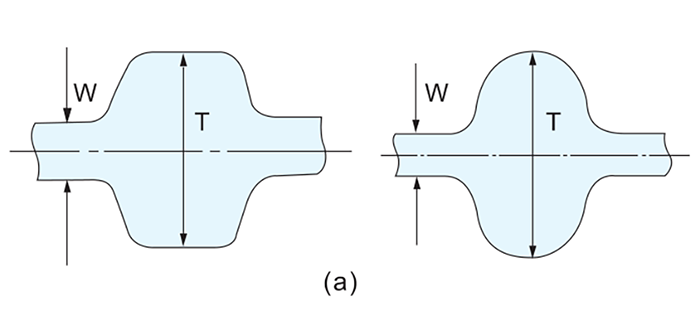

DA型雙面齒同步帶，其兩面帶齒呈對稱排列，見圖 (a)

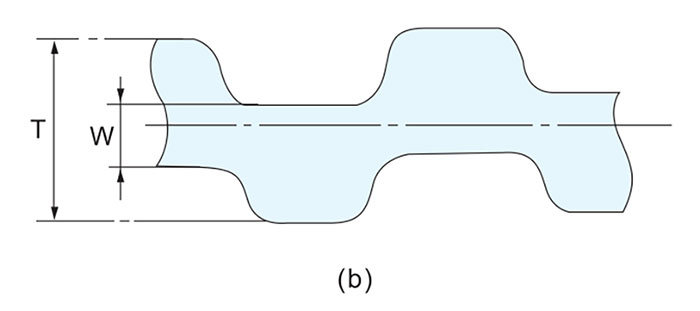

DB型雙面齒同步帶，其兩面帶齒呈交錯位置排列，見圖
注:本公司可加工對稱齒(DA)和交錯齒( DB )的雙面齒同步帶，特殊規格可根據用戶需要來樣圖制造。
雙面齒同步帶的規格范圍
|
規格 |
節線長 |
齒數 |
|
DS3M450-DS3M5598 |
450-5598 |
150-1866 |
|
DS5M450-DS5M5600 |
450-5600 |
90-1120 |
|
DS8M480-DS8M5600 |
480-5600 |
60-700 |
|
DS14M560-DS14M5600 |
560-5600 |
40-400 |
|
D3M450-D3M5598 |
450-5598 |
150-1866 |
|
D5M450-D5M5600 |
450-5600 |
90-1120 |
|
D8M480-D8M5600 |
480-5600 |
60-700 |
|
D14M560-D14M5600 |
560-5600 |
40-400 |
|
D178XL-D2204XL |
452.12-5598.16 |
89-1102 |
|
D180L-D2201L |
457.20-5591.18 |
48-587 |
|
D200H-D2200H |
508-5588 |
40-440 |
|
D200XH-D2188XH |
508-5556.25 |
23-250 |
|
DT5-450-DT5-5600 |
450-5600 |
90-1120 |
|
DT10-450-DT10-5600 |
450-5600 |
45-560 |
